Слуховой тренажер "Соло-01В" (М)

Звукоусиливающая аппаратура для плохослышащих, слухоречевой тренажер «Соло» 01/«Соло» 01-В (далее - слухоречевой тренажер) предназначен для обучения лиц с потерей слуха I - IV степени, индивидуальной работы преподавателя с учеником, а также может использоваться в домашних условиях.
Слухоречевой тренажер «Соло» 01/«Соло» 01-В рекомендуется устанавливать на столе, в специально отведенных местах для проведения индивидуальных занятий.
Питание слухоречевого тренажера от сети 220 В, 50 Гц.


В состав слухоречевого тренажера «Соло» 01/«Соло» 01-В входят:
- Усилитель низкой частоты ИУНЧ-Т
- Сетевой адаптер ~220В15В-0.8А
- Два микрофона
- Головные телефоны (наушники)
- Тактильный вибратор (для модели «Соло» 01-В).

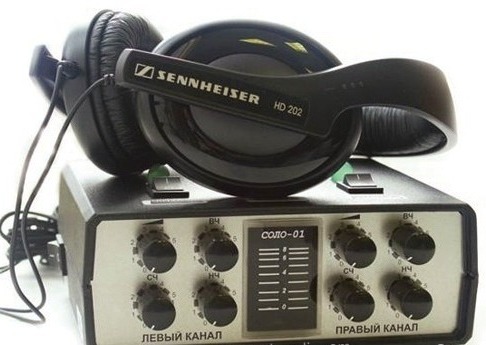

Внешний вид тренажера представлен на доп. изображении.


1. Основные технические характеристики
Максимальное выходное звуковое давление в головных телефонах не менее 136 дБ
В усилителе низкой частоты (ИУНЧ) в каждом канале имеется 3 полосы регулирования тембра
глубина регулировки тембра по ВЧ на частоте 7000 Гц не менее 20 дБ
глубина регулировки тембра по СЧ на частоте 3000 Гц не менее 20 дБ
глубина регулировки тембра по НЧ на частоте 250 Гц не менее 30 дБ


Усилитель низкой частоты имеет на каждом канале 10-ти разрядный световой индикатор выходного сигнала.
Частотный диапазон слухоречевого тренажера «Соло» 01/«Соло» 01-В от 50 до 10000 Гц.
Соотношение сигнал/шум на выходе усилителя низкой частоты «Соло» 01/ «Соло» 01-В не менее 63 дБ.
Каждый микрофонный усилитель имеет дополнительную регулировку (регулятор АРУ), позволяющую изменять максимальное звуковое давление на выходе головных телефонов. Диапазон изменения от 0 до 18 дБ.
Питание усилителя низкой частоты «Соло» 01/«Соло» 01-В осуществляется от сетевого адаптера ~220В15В-0.8 А.
Потребляемая мощность слухоречевого тренажера - не более 10 Вт.
Время непрерывной работы - не менее 7 часов.
Габаритные размеры усилителя низкой частоты «Соло» 01/«Соло» 01-В не превышают 200x150x100 мм.


2. Слухоречевой тренажер обеспечивает:
широкополосное 2-х канальное усиление звуковых сигналов, поступающих с микрофонов ученика и преподавателя
прослушивание собственного голоса ученика и голоса препода-вателя через головные телефоны при включенных микрофонах
передачу звуковых сигналов, поступающих с микрофонов и линейного входа на вибротактильное устройство (для модели «Соло» 01—В)
индивидуальную регулировку громкости, раздельно на каждое ухо (с помощью регулятора усиления)
индивидуальную регулировку тембра высоких, средних и низких частот раздельно на каждое ухо
усиление электрических сигналов, поступающих на линейный вход слухоречевого тренажера от звуковоспроизводящей аппаратуры
регулирование амплитуды вибрационного сигнала
ограничение уровня выходного сигнала на два уха одновременно (с помощью регулятора АРУ)
раздельное включение микрофонов преподавателя и ученика
световую индикацию включения питания индивидуального усилителя
световую индикацию включения микрофона учащегося
световую индикацию включения микрофона преподавателя
световую индикацию включения вибротактильного устройства


3.Меры безопасности
Слухоречевой тренажер по условиям безопасности в эксплуатации соответствует требованиям государственного стандарта ГОСТ Р МЭК 60065 по классу защиты II. Символ класс защиты II нанесен на сетевом адаптере.
Производите осмотр сетевого адаптера на наличие механических повреждений и разрушение контактов его сетевой вилки.
Запрещается работа при снятой крышке усилителя низкой частоты.
Не оставляйте без присмотра включенный слухоречевой тренажер
При снижении яркости светового индикатора питания необходимо выключить слухоречевой тренажер и проверить целостность изоляции шнура (механическое воздействие) сетевого адаптера.
Перед снятием наушников выключите оба микрофона и тактильный вибратор слухоречевого тренажера «СОЛО» 01-В.
При длительных перерывах в работе рекомендуется вынуть из розетки вилку сетевого адаптера слухоречевого тренажера


4. Подготовка к работе
Слухоречевой тренажер может размещаться на любом удобном для работы столе, вблизи которого есть розетка сети переменного тока 220 В, 50 Гц.
Произведите распаковку компонентов слухоречевого тренажера.
Установите на стол усилитель низкой частоты (ИУНЧ-Т).
Подключите к разъемам на задней панели устройства головные телефоны и микрофоны к соответствующим разъемам.
Подключите сетевой адаптер к разъему ПИТАНИЕ.
Подключите тактильный вибратор к разъему ВИБРАТОР (для модели «СОЛО» 01-В).


5.Порядок работы
5.1 Начальное положение органов управления и регулирования.
клавишный выключатель Питание в положении 0
ручки « » - в крайнем левом положении 0
тембр НЧ - в крайнем левом положении 0
тембр СЧ - в крайнем левом положении 0
тембр ВЧ - в крайнем левом положении 0
переключатели Микрофон в положении 0
переключатель Вибратор в положении 0
ручка регулировки АРУ на задней панели тренажера в положении 8
ручка регулировки амплитуды колебаний тактильного вибратора в положении 0.


5.2 Вставьте вилку сетевого адаптера в розетку сети 220 В, 50 Гц.
5.3 Оденьте головные телефоны на голову плохослышащего.
5.4 Установите регуляторы громкости, тембра НЧ, тембра СЧ, тембра ВЧ каждого уха в положения, рассчитанные по амплитудно-частотным характеристикам, приведенным в приложении А и по аудио-грамме плохослышащего. При повторном включении регуляторы устанавливаются в положения, которые были определены в предыдущих занятиях.
5.5 Включите питание усилителя низкой частоты переключателем ПИТАНИЕ в положение 1.
5.6 Включите переключатели МИКРОФОН « рамочка » или МИКРОФОН « квадратик» или оба одновременно.
5.7 Включите с помощью переключателя ВИБРАТОР тактильный вибратор.
Вращая ручку ВИБРАТОР, находящуюся на задней панели тренажера, установить оптимальное значение амплитуды вибраций так-тильного вибратора.
5.8 Преподаватель вместе с учеником, наговаривая определенные слова, подбирает наиболее комфортное звучание слухоречевого тренажера с помощью коррекции положения регуляторов. После нахождения оптимального положения регуляторов производится их запись с целью использования этих данных на следующем занятии.


ПРИМЕЧАНИЕ - Для достижения максимального звукового давления в наушниках регулятор АРУ, находящийся на задней панели ИУНЧ-Т должен быть установлен в позиции 0.


5.9 Завершение работы со слухоречевым тренажером.
Выключите оба микрофона слухоречевого тренажера с помощью переключателей МИКРОФОН «рамочка» и/или МИКРОФОН «квадратик ».
Регуляторы усиления установите в положение 0.
Выключите тактильный вибратор.
Установите питание переключатель ПИТАНИЕ в положение 0.
Снимите головные телефоны и микрофоны.
Вынуть из розетки сетевой адаптер.


6.Гарантийные обязательства
Изготовитель гарантирует соответствие слухоречевого тренажера требованиям технических условий ТУ 6587-003-45749712-00 при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации слухоречевого тренажера 12 месяцев со дня продажи.
Гарантийный срок хранения -18 месяцев со дня выпуска.
В течение гарантийного срока эксплуатации в случае отказа изделия владелец имеет право на бесплатный ремонт.
Гарантийные обязательства не распространяются на изделия с механическими повреждениями аппаратуры, соединительных кабелей или в случае эксплуатации аппаратуры с нарушением Руководства по эксплуатации слухоречевого тренажера «Соло» 01/«Соло» 01-В. В этих случаях ремонт производится за счет владельца.
